螺旋溜槽
浏览次数:
螺旋溜槽

索取报价 技术咨询技术咨询

热线电话24小时销售热线:13879788671

【产品简介】

  螺旋溜槽是利用矿浆在螺旋回转运动中产生的惯性离心力实现轻重矿物分选的高效重力选矿设备; 螺旋溜槽不需要动力,而是通过重力,水压和摩擦力的作用利用不同的颗粒来实现有用矿物和杂质的分离。

【工作原理】

  将螺旋溜槽立起,校准垂直线,用铁架或木头固定在合适的位置,由砂泵将矿砂送到螺旋上顶两个进料口处,加入补充水,调节矿桨浓度,矿桨自然从高往下旋流,在旋转的斜面流速中产生一种惯性的离心力,以矿砂的比重、粒度、形状上的差异,通过旋流的重力和离心力的作用,将矿与砂分开,精矿流入精矿斗用管道接出,尾砂流进尾砂斗用管道接到砂池,再用砂泵排走,完成了选矿的全过程。

【优势特点】

  1、螺旋溜槽占地空间小,处理量大,结构简单,不需要动力;


  2、分选效率高,回收率高,分矿准确;


  3、对给矿量,浓度,粒度,品位的波动适应性强;


  4、螺旋溜槽安装简单,操作方便,投资小,收益快,使用寿命长。

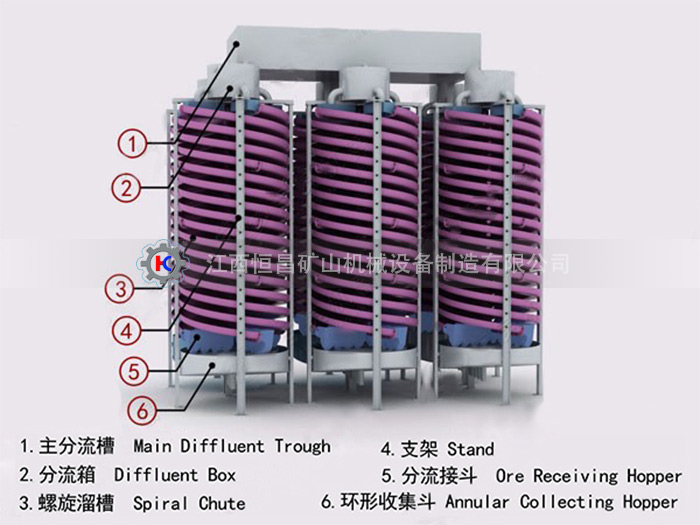

【产品结构】

  螺旋溜槽由给矿匀分器、给矿槽、螺旋叶片、产品截取槽、接料斗和槽支架六个部分组成。螺旋叶片是由玻璃钢(玻璃纤维增强塑料)制成,借螺栓联接在一起。


  将螺旋溜槽立起校准垂直线,用铁架或木头固定在合适的位置,由砂泵将矿浆送到螺旋上顶两个进料口处,加入补充水,调节矿浆浓度,矿浆自然从高往下旋流在旋转的斜面流速中产生一种惯性的离心力,以矿砂的比重、粒度、形状上的差异,在旋流的重力和离心力的作用下将矿与砂分开;螺旋溜槽的尾端装有阀块式产品截取槽,将分选的产品沿径向按品位分成三种,用调节阀块的位置来改变各产品的截取宽度,精矿流入精矿斗用管道接出,尾砂流进尾砂斗用管道接到砂池。



螺旋溜槽

【技术参数】

型号Model 螺旋直径Spiral Diameter(mm) 螺距Pitch(mm) 安装头数Number Of Installationheads 给矿粒度Feeding Size(mm) 给矿浓度Feeding Density(%) 处理能力Capacity(t/h) 外形尺寸Dimenslons(L*W*H)(mm) 重量Weight(kg)
5LL-400 400 240/180 2 0.2-00.2 25-55 0.15-0.2 460*460*1500 50
5LL-600 600 450/360/270 2 0.2-00.2 25-55 0.4-0.8 700*700*2600 150
5LL-900 900 675/540/405 4 0.2-00.3 25-55 2-3 1060*1060*4000 400
5LL-1200 1200 900/720/540 4 0.2-00.3 25-35 4-6 1360*1360*5230 600
5LL-1500 1500 900/800/680/540 4 0.8-0.037 30-60 6-8 1600*1600*5300 800
5LL-2000 2000 1200 3 2.00-0.04 30-55 7-10 2120*2120*5600 900
